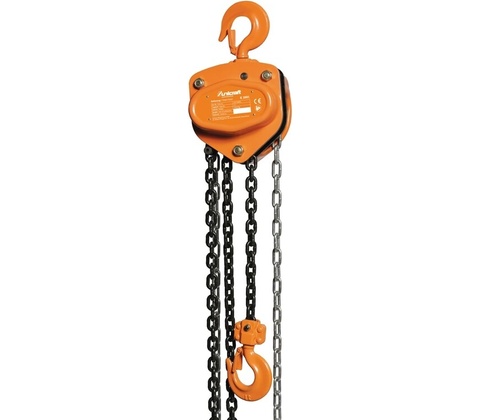

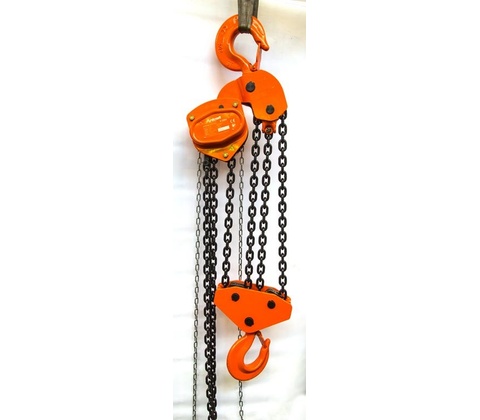

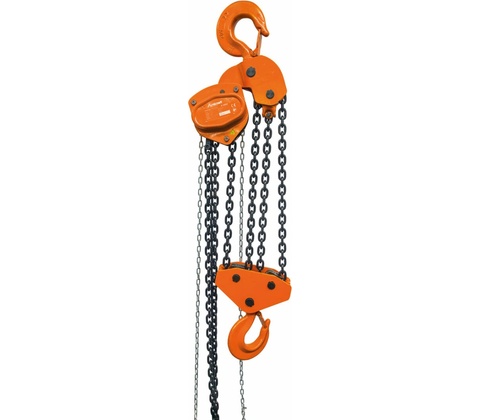

Unicraft K 10001

Technické prednosti produktu

Hlavné prednosti

Reťazový kladkostroj Unicraft® K 10001 s nosnosťou 10 ton predstavuje vrchol radu mechanických zdvihákov K, konštruovaných pre extrémne zaťaženie. Mechanizmus s tvrdenými ozubenými kolesami a pastorkami uloženými na valivých ložiskách minimalizuje vnútorné trenie, čo umožňuje zdvíhať hmotnosť desiatich ton ovládacou silou iba 435 N. Robustné celooceľové telo s hmotnosťou 78 kg poskytuje pevnú schránku pre vnútorný mechanizmus, zatiaľ čo trojpramenná pozinkovaná reťaz zaručuje stabilitu bremena bez nebezpečných výkyvov. Celý stroj je navrhnutý pre najťažšie priemyselné prevádzky v súlade s najprísnejšími európskymi štandardmi DIN EN 13157. 01

Extrémny výkon 10t

Nosnosť 10 000 kg umožňuje manipuláciu s najväčšími technologickými celkami a ťažkými strojmi. 02

Tvrdené prevody

Ozubené kolesá a pastorky na ložiskách znižujú námahu obsluhy a zvyšujú mechanickú účinnosť. 03

Trojpramenná stabilita

Ťah rozdelený do troch prameňov reťaze G80 zaisťuje pokojný a plynulý zdvih masívnych nákladov. 04

Otočné háky s poistkou

Masívne kované háky sa otáčajú o 360 °, čo uľahčuje fixáciu a zabraňuje krúteniu reťaze. 05

Vysoká odolnosť (DIN)

Pozinkovaná reťaz podľa DIN ISO 3077 a lakované oceľové telo odolávajú korózii a drsnému prostrediu. 06

Maximálna bezpečnosť

Automatická záťažová brzda bezpečne fixuje náklad v akejkoľvek výške v momente zastavenia ťahu.

Oblasti použitia

Využitie

Ťažký strojársky priemysel Lodenice a prístavy Stavba mostov a energetických celkov Servis ťažkej banskej techniky Inštalácia rozmerných lisov a turbín Hutnícke a zlievárenské prevádzky Stavebné montáže s extrémnym zaťažením

Špecifikácia

Technické parametre

Maximálna nosnosť 10 000 kg Pracovné zaťaženie Čo to znamená? Maximálna hmotnosť bremena (10 ton), ktorú kladkostroj bezpečne zdvihne bez rizika zlyhania.

Nosnosť 10 ton je špičkový priemyselný parameter pre manipuláciu s najťažšími komponentmi v najťažších prevádzkach.

Zdvih 3m Pracovný rozsah Čo to znamená? Využiteľná dĺžka nosnej reťaze umožňujúca vertikálny pohyb bremena o 3 metre.

Výška zdvihu 3 metre je štandardnou dĺžkou reťaze, ktorú je možné na vyžiadanie predĺžiť pre špecifické montážne výšky.

Sila zdvihu 435 N Ovládacia sila Čo to znamená? Sila cca 44 kg ťahu na reťaz stačí na pohyb 10-tonového nákladu vďaka prevodovému pomeru.

Hodnota 435 N potvrdzuje vynikajúcu mechanickú účinnosť vnútorných prevodov na ložiskách, čo minimalizuje únavu obsluhy.

Hmotnosť 78 kg Vrátane reťazí Čo to znamená? Hmotnosť 78 kg vypovedá o masívnom celooceľovom prevedení schválenom pre 10t záťaž.

Celková váha 78 kg zaručuje extrémnu tuhosť konštrukcie, ktorá sa pod tlakom 10 ton nepredpína ani nedeformuje.

Kompletná technická špecifikácia

Maximálna nosnosť 10 t (10 000 kg)

Garantovaná limitná hodnota pre bezpečný vertikálny zdvih v priemyselnej kvalite.

Max. výška zdvihu 3 m

Pracovný dosah zodpovedá dĺžke nosných reťazí 3 metre.

Počet nosných reťazí 3 pramene

Rozdelenie ťahu do troch prameňov zaisťuje vysokú úroveň bezpečnosti a rovnomerné rozloženie síl.

Zdvíhacia sila pri plnej záťaži 435 N

Efektívny prevod redukuje potrebnú silu ťahu na cca 44 kg pre pohnutie 10 tonami.

Materiál reťaze Pozinkovaná oceľ DIN ISO 3077

Vysokopevnostný pozinkovaná reťaz odoláva extrémnemu ťahu aj korózii.

Norma konštrukcia DIN EN 13157

Plne vyhovuje európskym bezpečnostným štandardom pre ručné zdvíhadlá.

Rozmery (š × v × h) 384 × 798 × 190 mm

Masívna konštrukcia zodpovedajúca extrémne nosnosti stroje.

Kliknite na dlaždicu alebo riadok parametra pre zobrazenie vysvetlenia

Čo nájdete v balení

Obsah balenia 1

Kladkostroj Unicraft® K 10001

Hlavná jednotka v lakovanom oceľovom puzdre (78 kg) 1× 2

Súprava nosných reťazí

Trojpramenná pozinkovaná reťaz s dĺžkou pre 3m zdvih 1× sada 3

Závesné háky

Horný a dolný masívny kovaný hák s bezpečnostnou poistkou 2× 4

Návod na obsluhu

Dokumentácia k montáži, revízii a údržbe stroja 1×

Často kladené otázky

Otázky a odpovede 01Môžem tento 10t kladkostroj použiť na ťahanie bremien po zemi?

Nie, kladkostroje radu K sú konštruované výhradne pre zvislý zdvih. Pre horizontálny ťah takto ťažkých bremien odporúčame využiť priemyselné pákové zdviháky (hupcukyk) so zodpovedajúcou certifikáciou. 02Je hmotnosť 78 kg konečná, alebo ju je možné pri inštalácii znížiť?

Hmotnosť 78 kg zahŕňa telo kladkostroja a reťaze. Zariadenie sa dodáva kompletné a pre zachovanie nosnosti 10 ton ho nie je možné demontovať. Na inštaláciu na kotviaci bod odporúčame použiť iný zdvíhací prostriedok. 03Ako prebieha údržba trojpramennej reťaze?

Údržba spočíva v pravidelnom čistení všetkých troch prameňov od nečistôt av ich premazávaní vhodným mazivom (napr. bielou vazelínou). Pravidelná kontrola hákov a poistiek pred každým zdvihom 10t nákladu je nevyhnutná. 04Má kladkostroj automatickú brzdu pre prípad uvoľnenia reťaze?

Áno, Unicraft K 10001 disponuje automatickou záťažovou brzdou. Tá okamžite a bezpečne zablokuje náklad v aktuálnej polohe v momente, keď prestanete ťahať za ovládaciu reťaz. 05Môžem kladkostroj namontovať na pojazdovú mačku?

Áno, pomocou horného závesného háku je možné kladkostroj upevniť na certifikovanú pojazdovú mačku so zodpovedajúcou nosnosťou (minimálne 10 t), a vytvoriť tak mobilný zdvíhací systém na masívnom I-profile.
